一、外部結構主要包括：

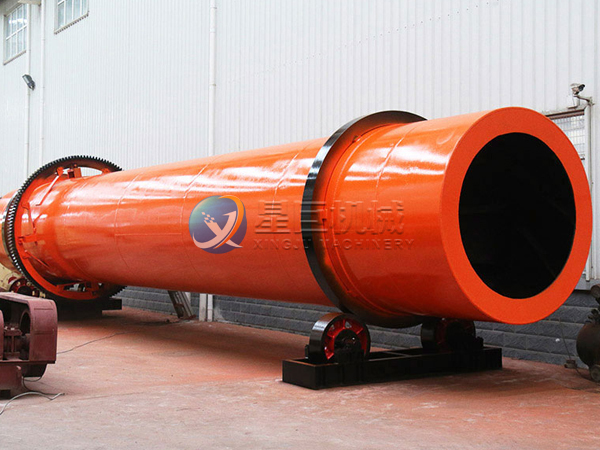

主要由旋轉體、揚料板、傳動安裝、支撐安裝和密封圈組成。揚料板分布和角度設計合理，性能可靠，熱應用率高，枯燥平均；為了控制石英沙烘干機的溫度，在進出料安裝中配置熱電偶，烘干機進出料端的溫度變化可以通過溫度表顯示，為控制氣缸內的工作溫度(普通350-380度)提供了依據。
二、內部構造主要有：
為了增加材料平均分布在轉筒截面的各個部分與枯燥介質的良好接觸，在石英沙烘干機轉筒內安裝揚板。揚板有以下幾種:
1、提升式揚板：適用于大塊物料或易粘結在筒壁上的物料。
2、四格式揚板：適用于密度高、不脆或不易分散的材料。揚板將圓筒分為四個網格，
呈不相通的扇形作業室。材料與熱氣體的接觸面大于升降揚板，可提高材料的充填率，降低材料的降落高度，減少粉塵損失。
3、十字形或架形揚板：適用于脆性和易分散的小塊材料，使其材料平均分散在筒體的整個截面上。
4、套筒式揚板：為復式傳熱（或半直徑加熱）轉筒干燥機的揚板。
5、分格式（扇形）揚板適用于顆粒細、易引起粉末飛揚的材料。材料一進入，就堆積在格子上。當氣缸旋轉時，材料被翻轉，不時與熱氣體接觸。同時，由于材料降落高度的降低，減少了無聊材料被氣體帶走的可能性。
